2021年11月，成都中科卓爾精密儀器有限公司自主研發的點與面偏光應力檢測技術及設備取得突破性進展，預計年底有望推出實現國產替代的產品型號系列。

隨著現代技術的發展，平板玻璃的生產工藝有了長足的發展，但玻璃中存在的應力一直是影響玻璃質量的關鍵因素。應力不均勻的殘留在玻璃內部，對玻璃的機械強度和熱穩定性產生極其不利的影響，同時也會改變玻璃的密度、光學常數、熱膨脹系數等。因此應力的檢測具有十分重要的意義，不僅可以對玻璃的使用壽命進行合理預估、檢驗玻璃制品的質量，還可以為玻璃、塑料材料加工過程的參數設置提供指導，測定光學材料、透鏡等的相位延遲量和結晶材料的應力等，分析生產過程或產品失效的原因。

中科卓爾經過近二年的研發投入，產品迭代，基于光彈效應（應力雙折射）針對不同應用場景同時推出兩種檢測設備，并具備多波段的應力檢測研發能力，突破了核心算法，提高了檢測精度及效率，適用性更強。

檢測原理

當一束光入射晶體后，若晶體內部存在內應力，透過晶體后的出射光會出現兩個偏振方向，因速度的不同使兩分量通過玻璃的時間不同，導致存在應力雙折射光程差，由此可算出對應應力信息。

（1）  偏光應力儀——面測量

產品特性：

?  采用大口徑成像探測方式，測量速度快，精度高，重復性好

?  由于采用高分辨成像系統，可以發現氣泡等材料內部缺陷。

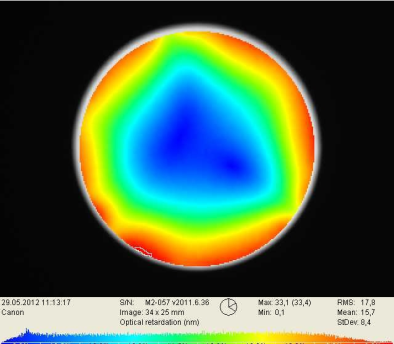

?  數字化顯示應力分布，直觀反映缺陷大?。☉?shù)值和應力區域大小）和位置（空間分辨率0.01mm²）

?  可實現在線測量

?  主要應用于光學材料、晶體的內應力評測，也可以用于鏡頭、玻璃制品、塑料制品等內在殘余應力測試。

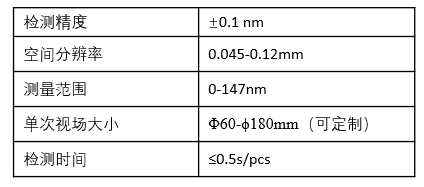

技術指標：

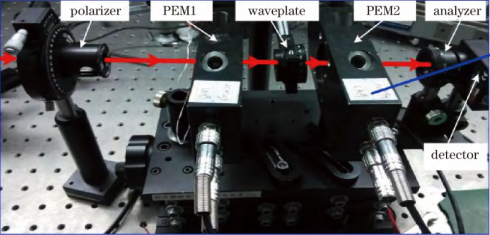

（2）  光彈應力儀——點測量法

產品特性：

?  利用光彈調制法測量光學元件產生的雙折射

?  用于檢測玻璃等透明材料，塑料的應力分布

?  可實現在線測量，測量快速

技術指標：

?  測量精度高，可以達到0.02nm；

?  掃描范圍廣，掃描范圍從mm量級到m量級；

?  測量速度快，10Hz。

?  定制拼接掃描口徑可達2m以上。
